九州エアーテックの集塵機
九州エアーテックは集塵機メーカーのプロフェッショナル集団です。
どのような粉体にも対応した集塵機の製作が可能です。
弊社の集塵機は、パッケージ化されているものではなく、
ひとつひとつ調査に基づいて、各工場に合った世界に一つしかない、オンリーワンの製品です。
ご依頼いただいてから、まずは綿密に調査、最適な濾過面積、風速を測定し、集塵機の命であるベストなフィルターをご提案します。
オーダーメイドでプランニングするからこそベストの選定が実現します。
オンリーワンの製品です
弊社で作る集塵機は
すべてがオーダーメイド。
今まで400台以上の集塵機を作ってきた実績がありますが、一つとして同じものはありません。すべてお客さまのご要望に応え、オリジナルな製品を作っています。
高品質・長持ちするフィルター
弊社の集塵機の特長は
フィルターの持ちの良さです。
集塵機の「命」と言われるフィルター。通常フィルターは、半年で交換しますが、弊社のフィルターは約3～4倍長持ちします。集塵機を作るにあたって、お客さまの工場を調査し、正確なデータを集めていることがその理由です。
長年の経験やノウハウから、それぞれのお客さまに最適なフィルターの提案が可能なのです。
短納期での納品にも対応
ご要望があれば、短納期での納品にも対応可能です。
まずは、一度ご相談いただければと思います。
アフターフォロー
製品を納品した後のメンテナンスにも力を入れています。
日田本社と宮崎県都城市に営業所があるため、九州・山口エリアはどこでも2時間以内でメンテナンスに伺うことができます。
様々な分野に対応
集塵機は、農業や林業、水産業、あらゆる工業分野に必要です
弊社では、幅広い業種に対応しています。
製品案内
農業や林業、水産業、
様々な分野の工場で弊社の製品は使用されています。

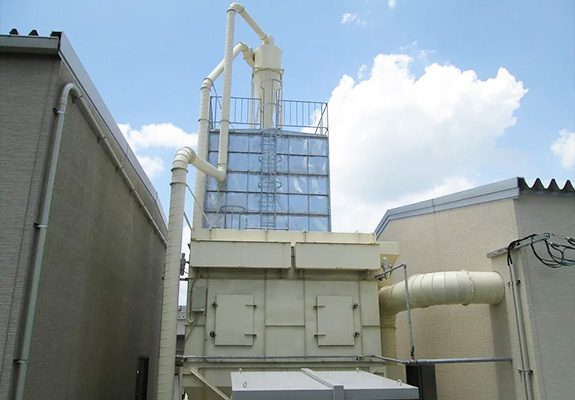

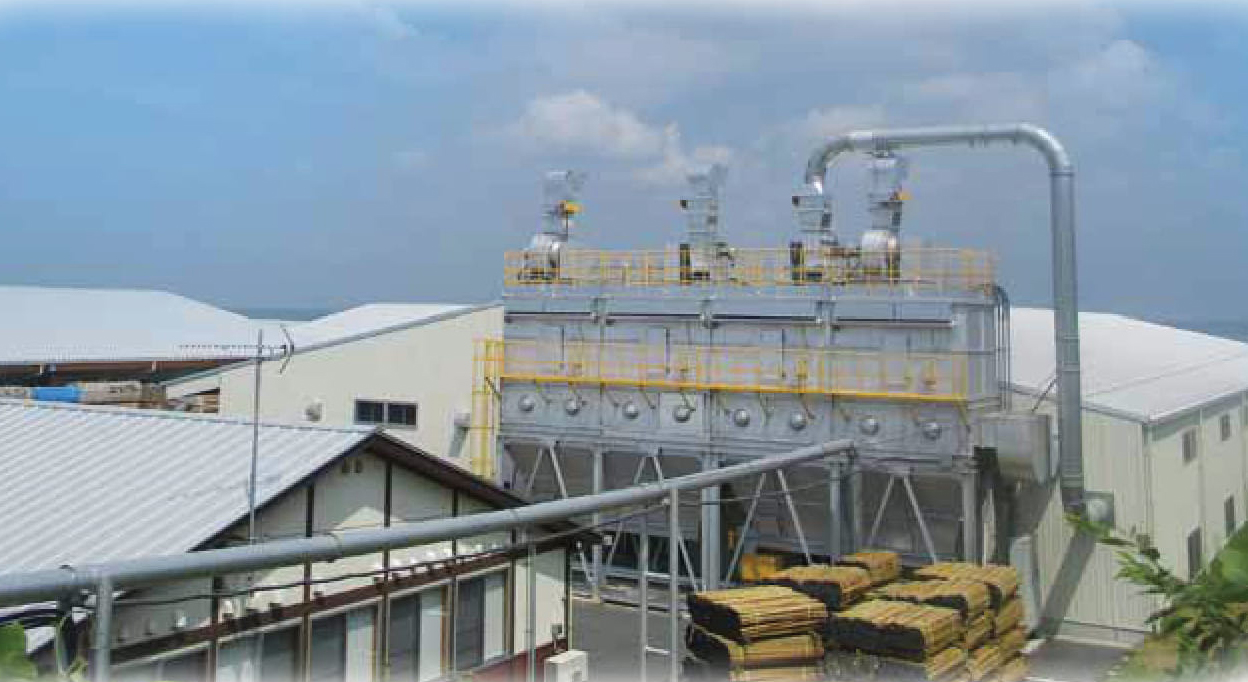

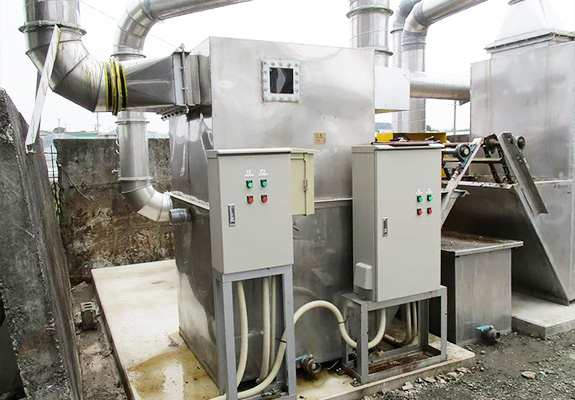

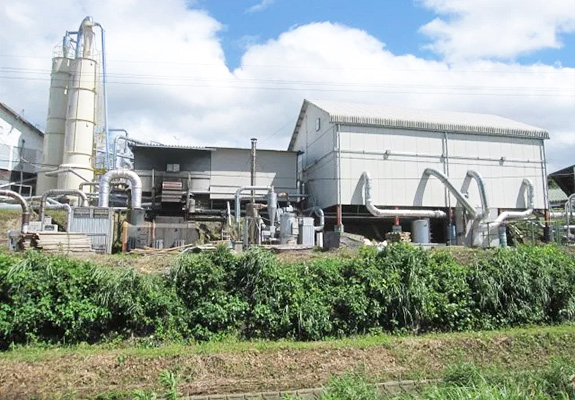

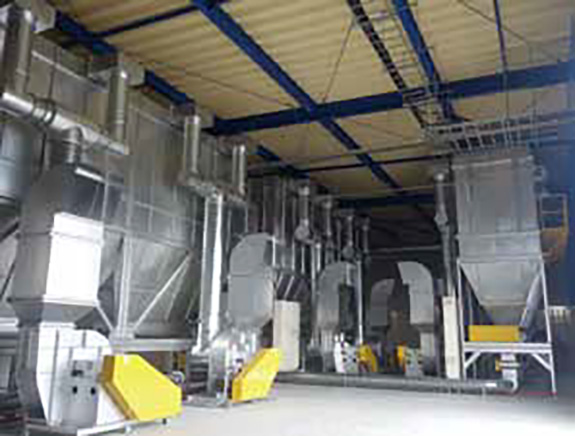

集塵装置
木材チップ、段ボール、木片、バーク etc.
定量供給装置
3㎡小型から10㎡、20㎡、30㎡、60㎡、100㎡、200㎡ 小型アーチブレーカー

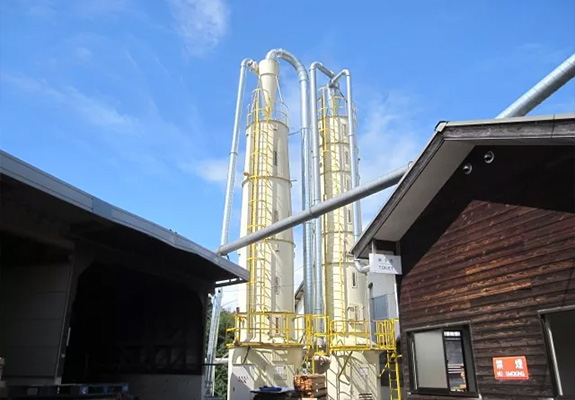

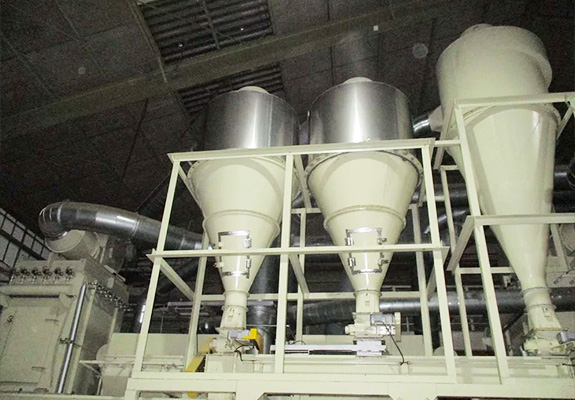

特殊サイクロン及び
マルチサイクロン
米糠専用、木屑用、金属用、食品用
貯蔵サイロ 5m³～100m³
及び塗装ブース
バッフルブース乾式、水洗スクラバー湿式
脱臭装置
活性炭素BOX型、水洗スクラバー薬品型

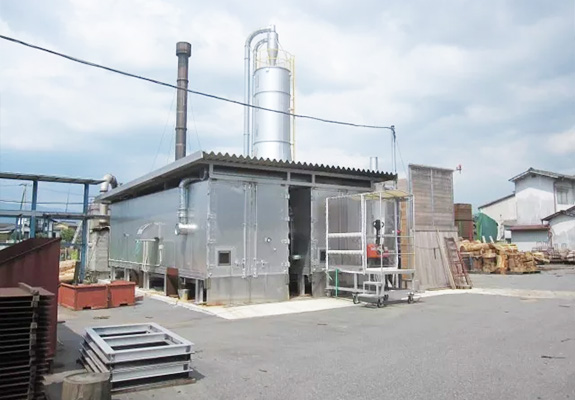

焼却炉及び
小型ペレットボイラー
木質系、鶏糞系、農学用、畜産用
乾燥システム及び
熱交換システム
温水ボイラー、蒸気ボイラー、温風発生器
粉砕機、破砕機
ベルトコンベア
スクリューコンベア
ロータリーバルブ
ハンマーミル、カッターミル、シェービングビルファン、チッパータイプ
弊社バグフィルターの特徴

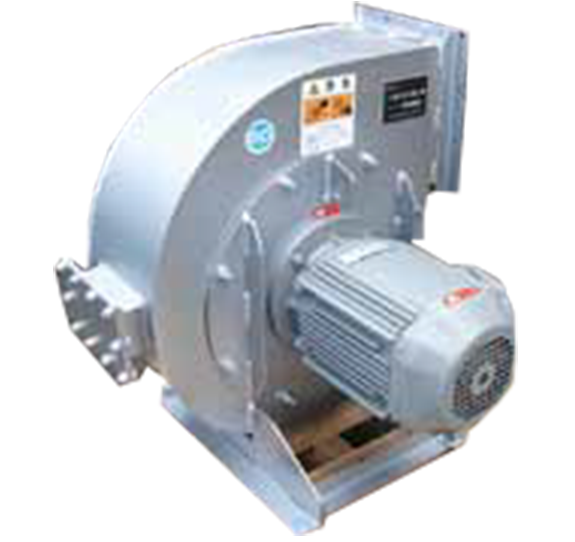

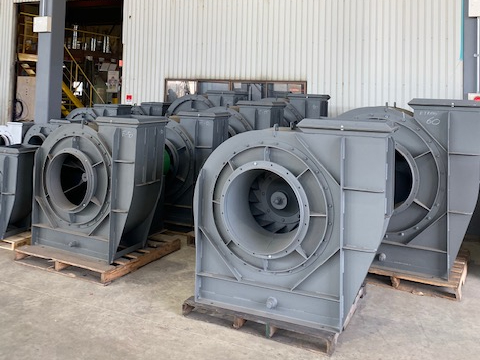

1.ファン
高効率のランナーにより、風量UPと、消音対策及び省エネ運転をコントロールしています。
設置場所に応じて、送風機を組み合わせます。

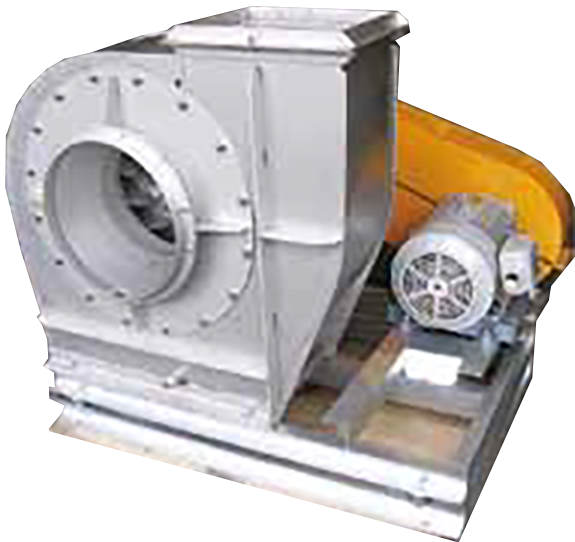

通常組み
モートルを横置きにしてベルト駆動です。
頭上直結
モートルを本機駆動部の上に設置する事で、省スペースにて取付が可能になります。
モートル直結
モートルをランナーに直接取り付けてコンパクトにしています。
※設置状況により、吐出しの位置は選ぶことが出来ます（NS-1〜NS-6）。

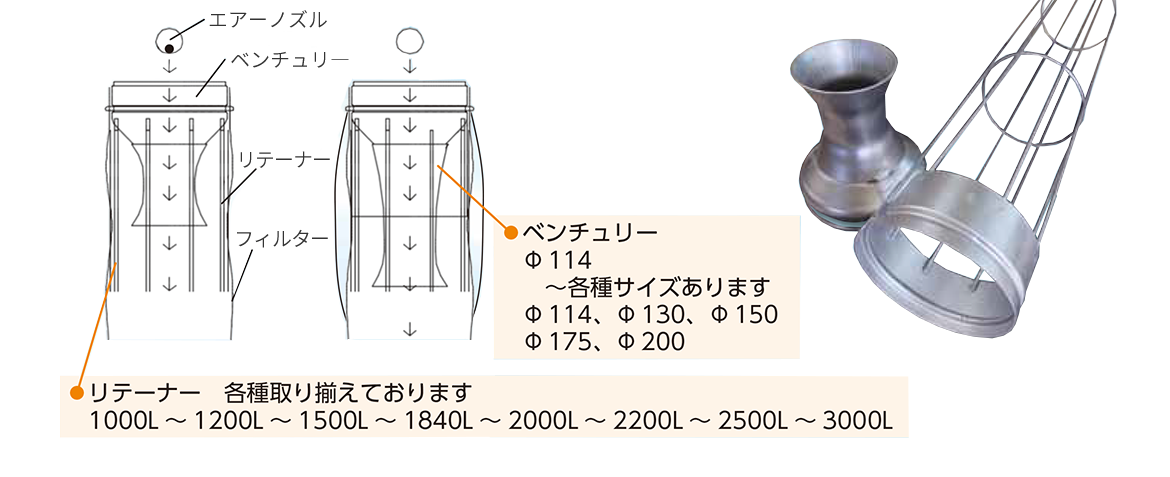

2.ベンチュリー・リテーナー
多業種・多用途にあわせてさまざまな形状と寸法を使い分けしております。
3.フィルター
当社は長年、国産大手メーカー製フィルターを使用してまいりました。
供給元と、使用用途・材質・形状等を打ち合わせ、長年のデータをもとに、最適なフィルターの選定を行っております。
フィルターは、バグの命です。
代表品目
テトロンフェルト
- 汎用タイプ
- 常用最高温度～130℃まで
ミクロテックス
- 微粉塵用
- 30μｍまで、捕集可能
ポリテトラフルオロエチレン
- 高温タイプ、最高温度230℃まで可能です
撥水加工仕様
- 繊維を水に濡れづらくし、玉状にしてはじく加工
帯電防止仕様
- 電気を帯びなくし、逃がせる加工
形状
円筒型（丸型）フィルター
業種により、本数、配置数、材質、長さ、エアー圧を選定します。
成型（丸型）フィルター
業種により、山数と大きさを選定します。
金属製フィルター
金属用・ヒューム用として、角寸法（500×500×50）にて取付。
（アルミ製、ステンレス製）
4.火気対策
火花検知器
吸込みダクトに火花検知器（光センサー）を取り付けることで、万が一の火花の侵入を発見します。
日本製、ドイツ製etc
水洗式
バグフィルター内部の温度が上昇する、また信号を受けると自動的にバルブを開き、水を直接注水し消火します。
非常停止及び自動シャッター
異常警報の遠隔通信装置。
異常発生時に自動停止し、責任者へこの異常を通信できます。
混合ガス
バグフィルター内部の温度が上昇する、また信号を受けると自動的に混合ガスを注入し消火します。
5.防音対策
防音対策①
特殊設計による、吸音材と成形にて防音効果をUPする、サイレンサー。
防音効果UPの為に、多段方式の設計も可能です。

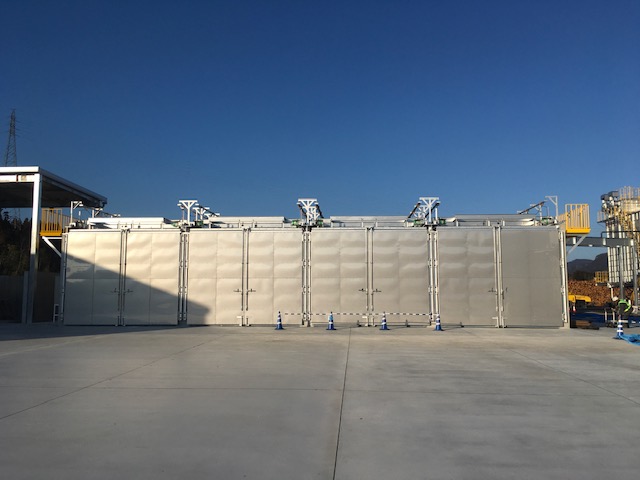

防音対策②
防音壁（木質系、金属製）、防音シート、防音カバー、防音BOX、防音塗料の設計をします。
※シングル・ダブル製作可能です。
6.フィルター取付方法
バンド取付方式
内部に潜入して、フィルター及びリテーナーをバンドにて、BOX内最上部に取り付けます。横とりつけタイプ。
トップ方式
天場より、BOX外部の最上部から、直接フィルターをワンタッチにて取り付ける。上部ぬきさしタイプ。基本、人は被爆しません。
7.搬出方法
- ホッパー+間欠ダンパーによる搬出。
- ホッパー+スクリュ－+ロータリーバルブによる搬出。
- スクリューコンベアーの用途に応じて、直径、材質、厚み、ピッチ、回転数を設計します。
ロータリーバルブ
小型タイプ
- 150×150～200×200
- モートル容量 0.2kw～0.4kw
- 駆動、直結型、チェーン駆動型
中型タイプ
- 250×250～300×300
- モートル容量 0.4kw～1.5kw
- 駆動、チェーン駆動型
大型タイプ
- 250×600～300×800
- モートル容量 1.5kw～3.7kw
- 駆動、チェーン駆動型
材質
- 金属製、ウレタン製、鋳物製、ステンレス製
多品数あり。
8.払落し方法
パルスジェット方式（汎用型）
フィルターに高圧のパルスジェットを噴射する事でフィルターを洗浄する方法。

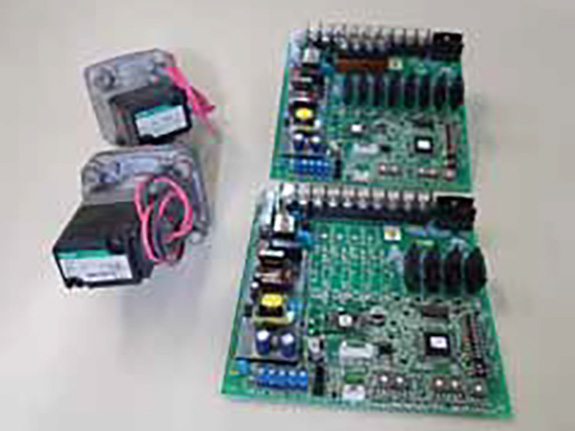

別途コントローラーにて、噴射時間・タイミングを管理。使用目的にて設定。
逆洗式方式
フィルターへの風の流れを変更し、付着物を落とす方法。
シャーキング方式
フィルター自体を振動（シャーキング）させ、付着物を払い落とす方法（手動型、自動型）。

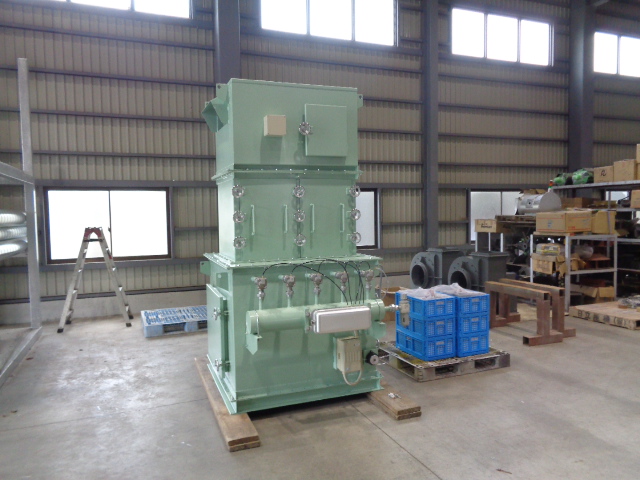

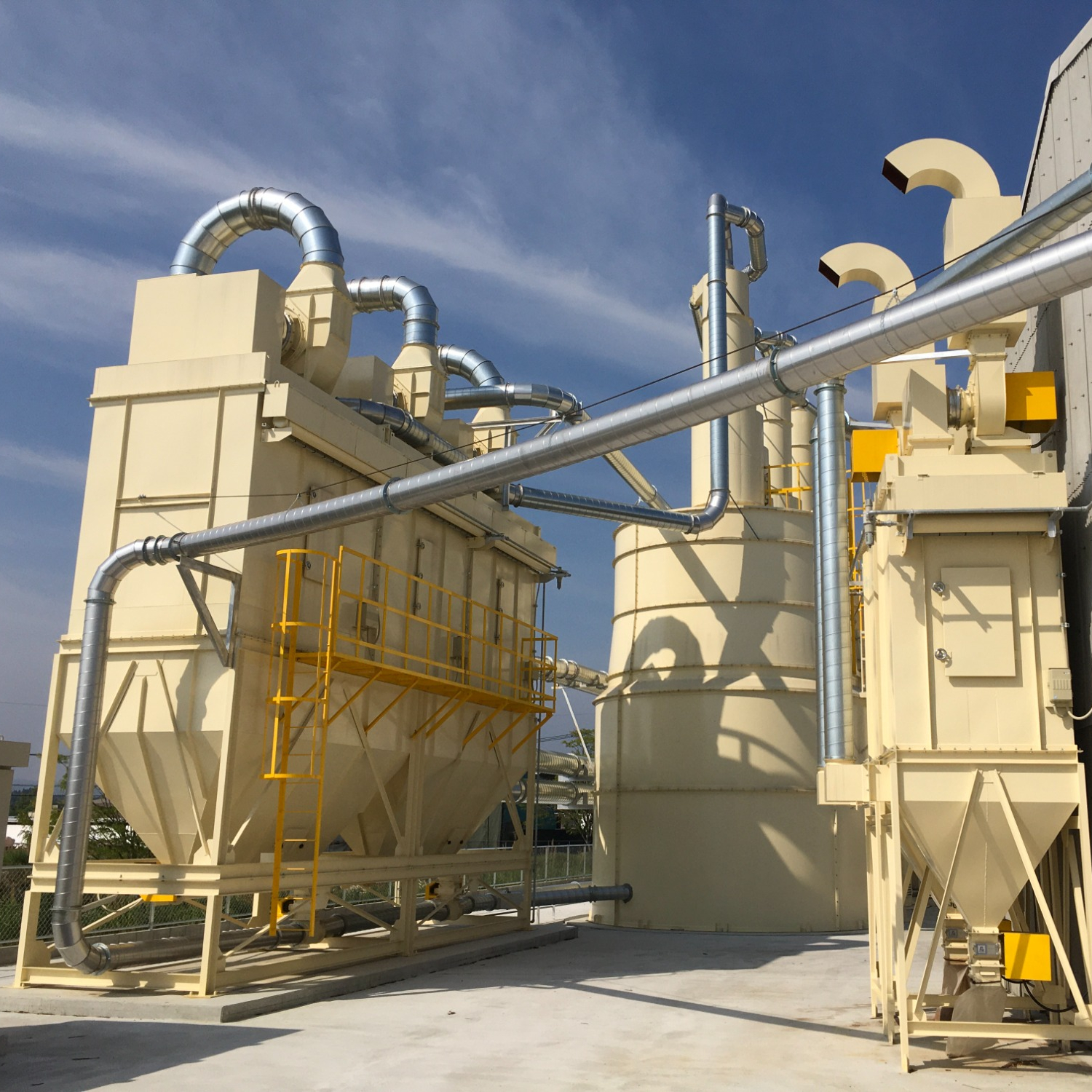

バグフィルター
| 形式 | モートル | フィルター | 濾布面積 | 電磁弁 | FAN |
|---|---|---|---|---|---|
| KAT-BF-50 | 2.2KW×p | Φ140×1830ℓ×30本 | 24㎡ | 6ヶ | シングルファンタイプ |
| KAT-BF-80 | 5.5KW×2p | Φ140×1830ℓ×50本 | 40㎡ | 5ヶ | シングルファンタイプ |
| KAT-BF-100 | 7.5KW×4p | Φ140×1830ℓ×60本 | 48㎡ | 10ヶ | シングルファンタイプ |
| KAT-BF-150 | 11KW×4p | Φ140×1830ℓ×90本 | 72㎡ | 10ヶ | シングルファンタイプ |
| KAT-BF-200 | 15KW×4p | Φ140×1830ℓ×120本 | 96㎡ | 10ヶ | シングルファンタイプ |
| KAT-BF-300 | 22KW×4p（11kw×2） | Φ140×1830ℓ×180本 | 144㎡ | 12ヶ | シングルファン ツインファンタイプ |
| KAT-BF-400 | 30KW×4p（15kw×2） | Φ140×1830ℓ×250本 | 200㎡ | 16ヶ | シングルファン ツインファンタイプ |
| KAT-BF-500 | 37KW×4p（18.5kw×2） | Φ140×1830ℓ×310本 | 248㎡ | 24ヶ | シングルファン ツインファンタイプ |
| KAT-BF-600 | 45KW×4p（22kw×2） | Φ140×1830ℓ×370本 | 296㎡ | 20ヶ | シングルファン ツインファンタイプ |
| KAT-BF-800 | 4p 18.5KW×3 | Φ140×1830ℓ×500本 | 400㎡ | 35ヶ | トリプルファンタイプ |
| KAT-BF-1000 | 4p 22KW×3 | Φ140×1830ℓ×620本 | 496㎡ | 40ヶ | トリプルファンタイプ |
| KAT-BF-1200 | 4p 30KW×3 | Φ140×1830ℓ×750本 | 600㎡ | 50ヶ | トリプルファンタイプ |
| KAT-BF-1500 | 4p 37KW×3 | Φ140×1830ℓ×920本 | 736㎡ | 60ヶ | トリプルファンタイプ |
| KAT-BF-2000 | 4p 45KW×3 | Φ140×1830ℓ×1200本 | 960㎡ | 60ヶ | トリプルファンタイプ |

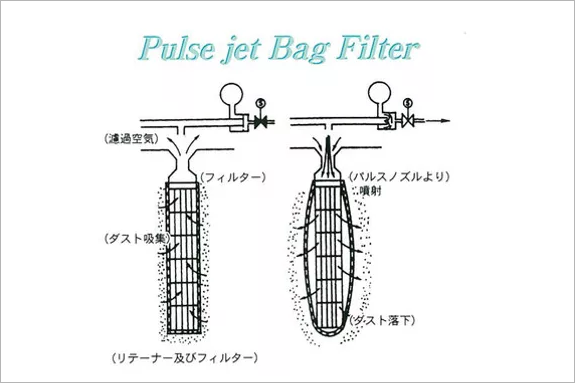

パルスジェット方式の特徴
パルスジェット方式は濾布の下流側から高圧ガスを瞬時（0.2~1.0秒間）に濾布に噴射する。
またパルスジェットエアの濾布への入り口はベンチュリ構造としてあり、噴射された高圧ガスに周囲のガスも同伴して濾布に流れ込む。
このため、下流側がプラス圧になった濾布へは、含塵ガスの通気が停止して、逆洗効果と濾布のはためき効果によって補集されたダストが払い落とされる。
パルスジェット式は1式集塵機の濾布の1部分ずつにパルスジェットの噴射場所を移動させることによって、払い落とし中も含塵ガスの供給を停止する必要がない。
このため、振り落とし作業を短時間で繰り返すことができるので、濾過風速を早くすることができる。
さらに、バルブ以外は機械的な駆動部がなく構造が簡単であり、耐久性に優れている。
